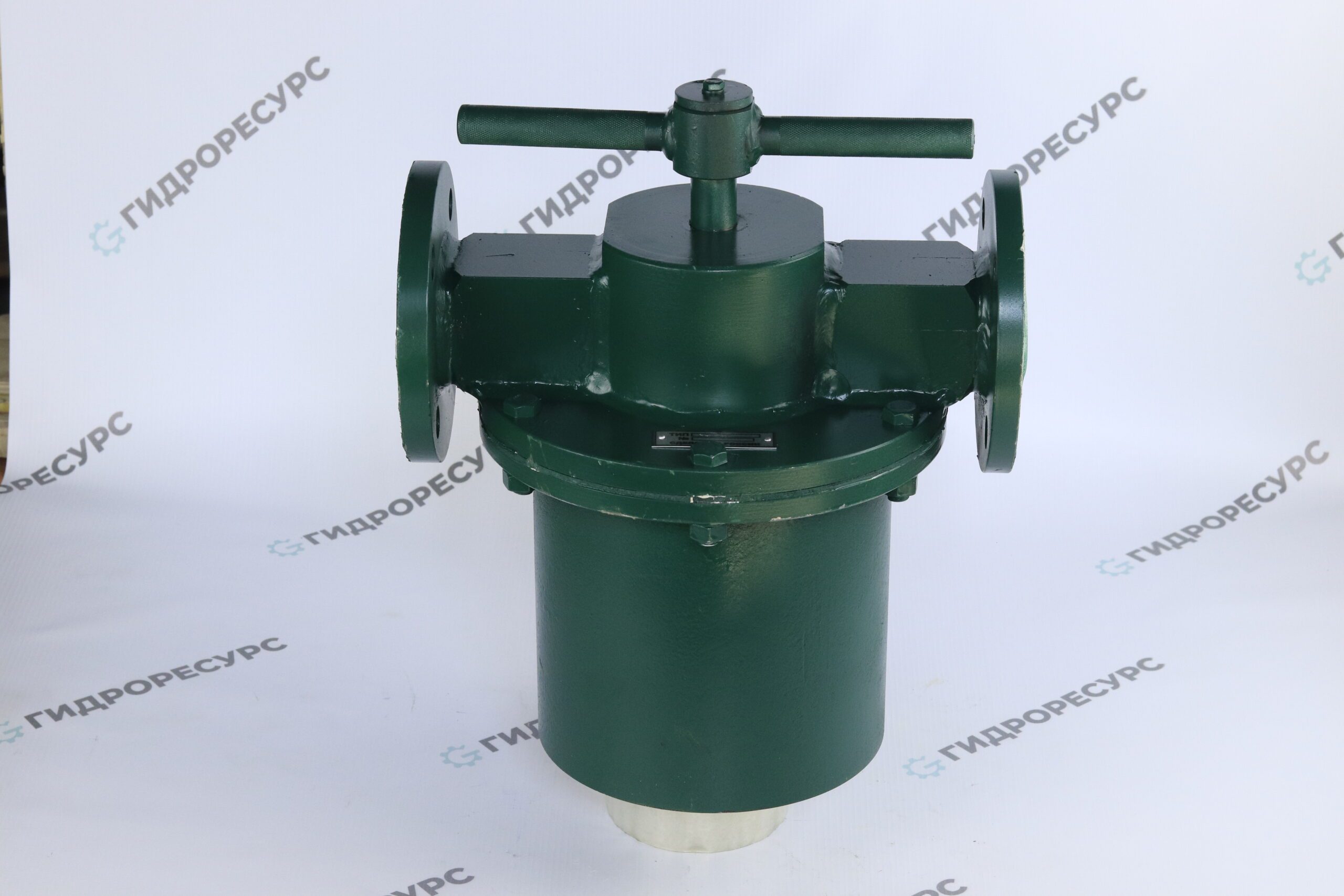

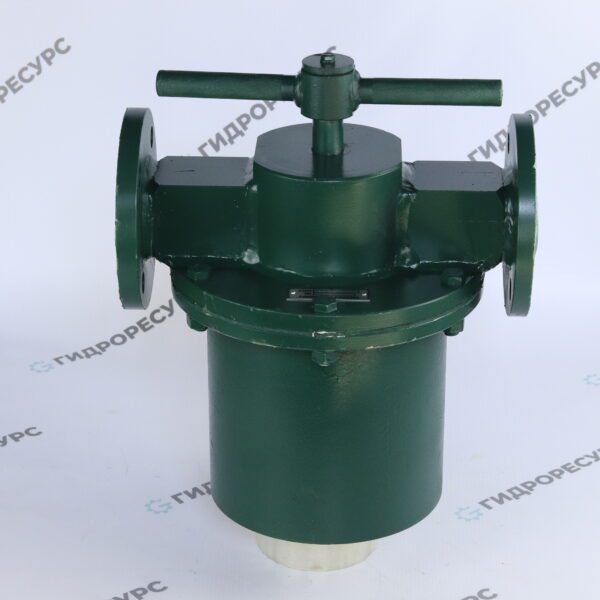

Фильтр щелевой с ручной очисткой ФДЖ-50

Фильтр ФДЖ-50 состоит из:
1. Корпус фильтра.
2. Патрон фильтрующий из пластин.
3. Поддон;
4. Рукоятка для самостоятельной очистки фильтрующего патрона.
5. Сливная пробка для очистки емкости поддона.
А — входное отверстие для масла.
Б — выходное отверстие для очищенного масла.
Гидравлическое масло через отверстие «А» в корпусе фильтра 1 поступает в стакан фильтра в котором расположен патрон фильтрующий 2, состоящий из скрепленных между собой тонких пластин и прокладок, зазор между которыми составляет 200 мкм, чем и обеспечивается необходимая тонкость фильтрации. Проходя через зазоры патрона 2, гидравлическое масло очищается и поступает в выходное отверстие «Б» корпуса 1 фильтра щелевого ФДЖ-50.

Очистка патрона фильтрующего 2 производится по мере его засорения путем вращения рукоятки 4. При этом отфильтрованные механические примеси, загрязнявшие рабочую жидкость, удаляются расположенными между фильтрующими пластинами ножами и оседают в поддоне 3. Периодическая чистка поддона 3 осуществляется путем вывинчивания сливной пробки 5, расположенной в его нижней части.

Так же в компании Gidroresurs вы можете заказать щелевые фильтры резьбового и встраиваемого монтажа:
Фильтры щелевые (пластинчатые) с ручной очисткой
