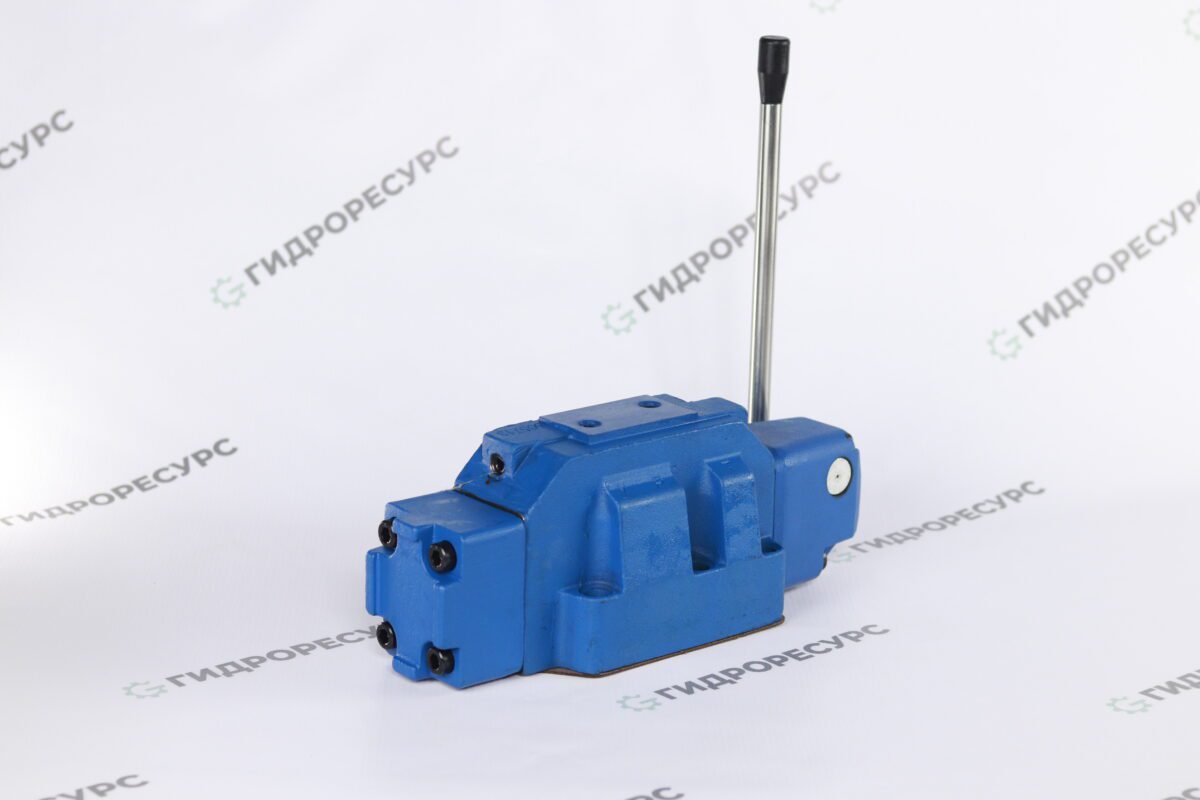

Гидрораспределители 1Рн203, 1Рн323 Ду=20мм и Ду=32мм с непосредственным управлением

Гидрораспределители 1Рн203, 1Рн323 по способу установки золотника делятся на:
пружинный возврат золотника (1Рн203 В 44, 1Рн203 В 64, 1Рн203 В 34, 1Рн203 В 574, 1Рн323 В 44, 1Рн323 В 64, 1Рн323 В 34, 1Рн323 В 574);
фиксация золотника (1Рн203 Ф В 44, 1Рн203 ФВ 64, 1Рн203 Ф В 34, 1Рн203 ФВ 574, 1Рн323 ФВ 44, 1Рн323 Ф В 64, 1Рн323 ФВ 34, 1Рн323 В 574).
По способу управления:
ручное управление (1Рн203В.44, 1Рн203.В.64, 1Рн203.В.34, 1Рн203В 574, 1Рн203.ФВ.44, 1Рн203ФВ 64, 1Рн203ФВ34, 1Рн203ФВ.574);
ножное управление (1Рн203Н.44, 1Рн203.Н.64, 1Рн203.Н.34, 1Рн203Н 574, 1Рн203.ФН.44, 1Рн203ФН 64, 1Рн203ФН34, 1Рн203ФН.574);
механическое от кулачка (1Рн203К.44, 1Рн203.К.64, 1Рн203К.34, 1Рн203К 574, 1Рн203.ФК.44, 1Рн203ФК 64, 1Рн203ФК34, 1Рн203ФК.574);
механическое от тяги (1Рн203М.44, 1Рн203М.64, 1Рн203.М34, 1Рн203М 574, 1Рн203.ФМ.44, 1Рн203ФМ64, 1Рн203ФМ34, 1Рн203ФМ 574).
В корпусе гидрораспределителей 1Рн203, 1Рн323 Ду=20 мм и Ду=32 мм методом литья выполнены каналы для подключения основных линий (Р, Т, А и В — смотри чертёж присоединительных размеров ниже), линий управления (Х- подвод, Y- слив) и дренажной линии L (только для трехпозиционных распределителей с гидравлическим центрированием). Основные линии связаны с пятью кольцевыми канавками через отверстия под золотник, при этом сливные канавки в четырехлинейных аппаратах соединены между собой, а в пятилинейных — выведены отдельно (линии Г и Г1). Линии X и Y могут объединяться с линиями Р и Т.
Соединение линий Х-Р в гидрораспределителях 1Рн203, 1Рн323 возможно только при давлении на входе гидрораспределителя не более чем 25 МПа, в противном случае необходимо применять клапан соотношения давлений (модульная плитка толщиной 25 мм), который снижает давление управления, и оговаривать при заказе рабочее давление на входе 32 МПа. При соединенных линиях Х-Р для гидрораспределителей 14, 54, 64, 64А, 104, 124, 154, 574, 574Д, 15, 55, 65, 65А и 574 исполнений по гидросхемам, подпор в сливной линии должен быть меньше чем 1,4 МПа.
Не допускается соединение линий Y-T при давлении в линии Т более 6 МПа, а также для схем, указанных выше, при объединенных линиях Х-Р (если линии X н Р не объединены, давление управления должно превышать давление в линии Т не менее, чем на 1,4 МПа) Для объединения линий управления с основными следует демонтировать пробки (К1/8).
Для уплотнения стыковой плоскости гидрораспределителей 1Рн203, 1Рн323 используются кольца уплотнительные по ГОСТ 9833-73.

Структура условного обозначения по ТУ2-053-1846-87 гидрораспределителей 1Рн203, 1Рн323

1

Рн

ХХ

3

Х

Х

ХХ

УХЛ4 — климатическое исполнение

Схема распределения потока рабочей жидкости (см. таблицу ниже)

Вид управления: В — ручное, Н — ножное, К — от кулочка, М — от тяги

Способ установки золотника: Ф — фиксация золотника; не обозначается — пружинный возврат

Давление на входе 32 МПа

Условный проход, мм: 20, 32

Гидрораспределитель золотниковый с непосредственным управлением

Тип конструкции

Краткая техническая характеристика гидрораспрделеителей 1Рн323, 1Рн203

Габаритные и присоединительные размеры гидрораспределителей 1Рн203, 1Рн323

Пример условного обозначения гидрораспределителя золотникового с механическим управлением, с условным проходом 20 мм, с номинальным давлением на выходе 32 МПа, с пружинным возвратом, схема распределения 44 для работы в умеренном климате и холодном климате, категория размещения 4:
Гидрораспределитель 1Рн203В.44 УХЛ4.
