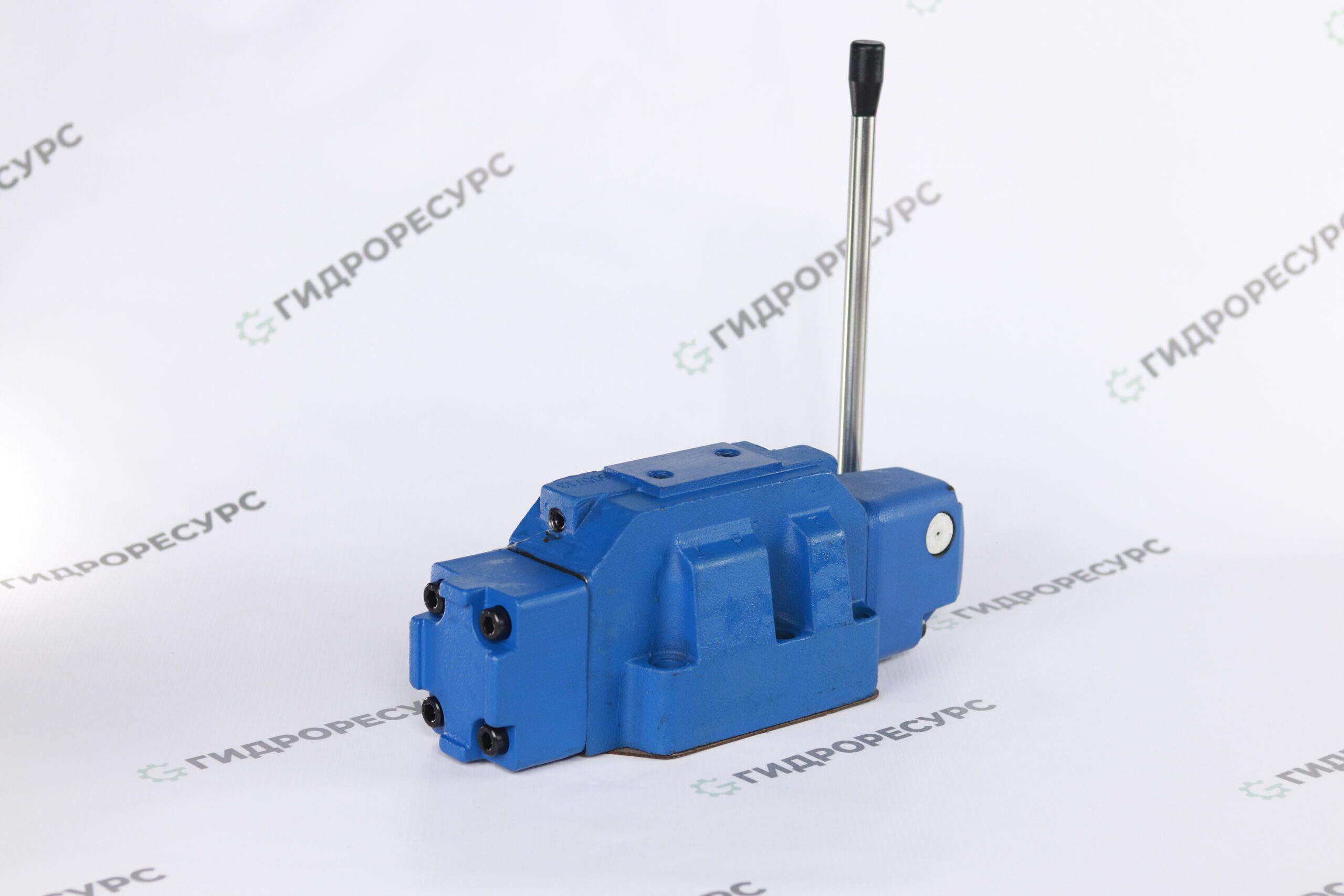

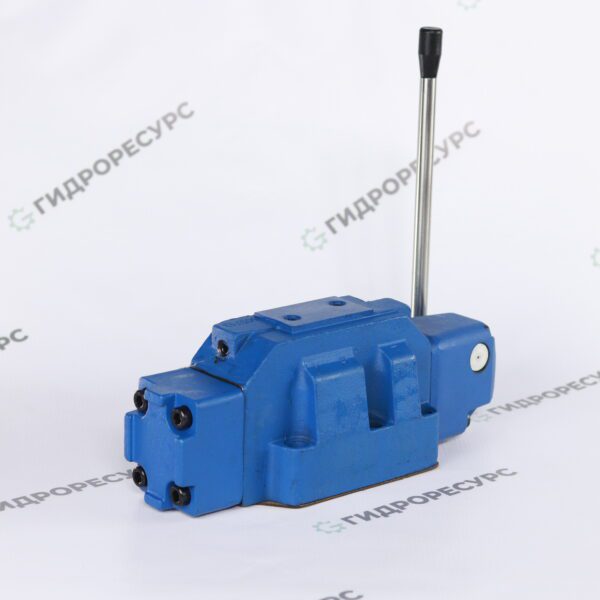

Гидрораспределители 1Рн203(Ф)К, 1Рн323(Ф)К Ду=20мм и Ду=32мм с управлением от кулачка

SKU: 1Рн203(Ф)К, 1Рн323(Ф)К

Гидрораспределители Рн203К.574А, 1Рн203ФК.574А, 1Рн323К.574А, 1Рн323ФК.574А, 1Рн203К.573, 1Рн203ФК.573, 1Рн323К.573, 1Рн323ФК.573 с условным проходом 20 и 32 мм золотниковые четырехлинейные с механическим управлением от кулачка (угол хода кулачка 30 градусов) с фиксацией золотника (1Рн203-ФК) или без фиксации (1Рн203-К) предназначены для изменения направления или пуска и остановки потока рабочей жидкости в гидравлических системах промышленного оборудования.

8 800 101 56 06
Бесплатная консультация

15 Человек смотрят этот товар прямо сейчас!

Описание

  1Рн203-(Ф)К 1Рн323-(Ф)К
L 275 405
L1 157 228
L2 123 191
L3 53,2 76,2
L4 77 114,3
L5 130 190,5
L6 11 19,2
В 114 197
В1 92 159
В2 49 38
H 156 180
H1 115 160
H2 45 60
H3 38 44
H4 68 92
d 13 21,5
Структура условного обозначения по ТУ2-053-1846-87 гидрораспределителей 1Рн203К, 1Рн323К
1   Рн   20   3   Ф Гидрораспределители 1Рн203(Ф)К, 1Рн323(Ф)К Ду=20мм и Ду=32мм с управлением от кулачка К Гидрораспределители 1Рн203(Ф)К, 1Рн323(Ф)К Ду=20мм и Ду=32мм с управлением от кулачка 574   УХЛ4 — климатическое исполнение

Схема распределения потока рабочей жидкости (см. таблицу ниже)
Гидрораспределители 1Рн203(Ф)К, 1Рн323(Ф)К Ду=20мм и Ду=32мм с управлением от кулачка
Вид управления:
К — от кулачка
Гидрораспределители 1Рн203(Ф)К, 1Рн323(Ф)К Ду=20мм и Ду=32мм с управлением от кулачка
Способ установки золотника: Ф — фиксация золотника;
не обозначается — пружинный возврат
Гидрораспределители 1Рн203(Ф)К, 1Рн323(Ф)К Ду=20мм и Ду=32мм с управлением от кулачка
Давление на входе 32 МПа
Гидрораспределители 1Рн203(Ф)К, 1Рн323(Ф)К Ду=20мм и Ду=32мм с управлением от кулачка
Условный проход, мм: 20, 32
Гидрораспределители 1Рн203(Ф)К, 1Рн323(Ф)К Ду=20мм и Ду=32мм с управлением от кулачка
Гидрораспределитель золотниковый с непосредственным управлением
Гидрораспределители 1Рн203(Ф)К, 1Рн323(Ф)К Ду=20мм и Ду=32мм с управлением от кулачка
Тип конструкции
Краткая техническая характеристика гидрораспрделеителей 1Рн203К, 1Рн323К
Наименование Способ управления Ном. давление на входе, МПа Условный проход, мм Расход рабочей жидкости, л/мин Схема возврата золотника Масса не более, кг
Гидрораспределитель 1Рн203К от кулачка 32 20 200 с возвратом 15,9
Гидрораспределитель 1Рн203ФК от кулачка с фиксацией
Гидрораспределитель 1Рн323К от кулачка 32 с возвратом
Гидрораспределитель 1Рн323ФК от кулачка с фиксацией

Присоединительные размеры гидрораспределителей 1Рн203, 1Рн323
Примечания:
— отверстие L (слив утечек) — для исполнения с гидравлическим возвратом золотника;
— отверстие X — кроме гидрораспределителей с непосредственным управлением;
— отверстие Y — дренаж для исполнения 1Рн…
Схемы распределения потоков рабочей жидкостей в 1Рн203, 1Рн323 (Ду=20мм и Ду=32мм)
Пример условного обозначения гидрораспределителя золотникового с управлением от кулачка с пружинным возвратом золотника, с условным проходом 20 мм, с номинальным давлением на выходе 32 МПа, с пружинным возвратом, схема распределения 574, изделие рассчитано для эксплуатации в умеренном климате и холодном климате, категория размещения 4:
Гидрораспределитель 1Рн203К.574 УХЛ4
