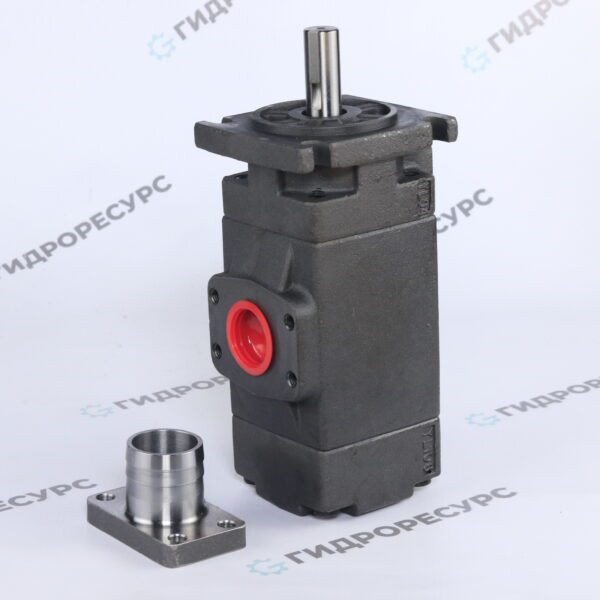

YB1 гидравлический насос 2-габарит

Гидравлические насосы типа YB-1 являются лопастными насосами с фиксированным рабочим объемом. Ротор установлен на зубчатом профиле приводного вала и вращается в кольце статора. В пазах ротора расположены лопатки, которые под действием центробежной силы прижимаются к внутренней поверхности кольца статора при вращении ротора. Двойной эксцентриситет кольца статора приводит к образованию двух противоположных камер давления и всасывания.

8 800 101 56 06
Бесплатная консультация

19 Человек смотрят этот товар прямо сейчас!

Описание

Нерегулируемые лопастные насосы среднего давления серии YB 1 характеризуются низким уровнем шума, очень низким импульсом, хорошей эффективностью и т.д. Насосы широко используются в станках и оборудовании: автоматизированная линия, легкая промышленность, транспортные и сельскохозяйственные машины и так далее.

Технические характеристики

Код серии

Аналоги НПл

модель

производительность

мл / оборот

Номинальное давление,

МПа

макс. скорость , об

/ мин

Мощность привода

кВт

Масса

кг

CP4

НПл 63/6,3

YB 1 -63

63

6,3

960

8,2

20

НПл 80/6,3

YB 1 -80

80

10,3



YB 1 -100

100

12,8

НПл 125/6,3

YB 1 -125

125

16,0

Установка и использование

  • 1. При установке погрешность регулировки между валом насоса и валом приводного двигателя составляет менее 0,10 мм (суммарная разница данных циферблатного манометра), максимально допустимая погрешность угла составляет менее 0,2°, используется гибкая муфта. Нагрузка: Опорная конструкция должна быть прочной и жесткой и полностью поглощать вибрацию.
  • 2. При установке рекомендуется, чтобы всасывающее отверстие насоса было направлено вверх, чтобы масло легко всасывалось при запуске.
  • 3. Смонтируйте трубопровод в соответствии с размером масляного отверстия, особенно линию подачи масла, и установите в систему предохранительный клапан, давление предохранительного клапана не должно превышать максимальное рабочее давление насоса; отверстие трубопровода должно быть ниже уровня жидкости.
  • 4. Перед запуском насоса проверьте правильность впуска и выпуска масла и направление вращения. При переустановке или повторном запуске насоса после длительной остановки следует опорожнить сливное отверстие. И попробуйте запустить насос на холостом ходу (желательно заполнить насос маслом).
  • 5. Когда насос установлен выше уровня масла в баке, высота всасывания масла составляет 500 мм. Лучше, чтобы всасывающее отверстие было ниже уровня масла в баке. Давление во всасывающем отверстии должно быть ≤0,03 МПа.
  • 6. Следите за чистотой масла, маслопровод и масляный бак должны быть тщательно очищены. 7. Установите фильтр достаточной производительности (номинальный поток должен быть более чем в два раза больше потока насоса) в точке, где всасывающее отверстие насоса находится на расстоянии более 50 мм от дна бака. В системе должен быть установлен фильтр тонкой очистки, рекомендованный для 25 мкм. Уровень чистоты масла должен быть в пределах уровня NAS12.
  • 7. Рабочая температура масла должна регулироваться в диапазоне 15~55℃. Нагрев масла должен осуществляться при низкой температуре.
  • 8. Обратите внимание на вязкость масла. При низких температурах окружающей среды рекомендуется использовать гидравлическое масло с вязкостью 32# против загрязнения.
  • 9. После установки всего насоса вращайте вал насоса вручную, он должен быть гладким и гибким.
