Питатели последовательные смазочные М, МО, 1М, МК

Питатели последовательные смазочные М, МО, 1М, МК предназначен для подачи смазочного материала к трущимся парам узлов и механизмов машин.

8 800 101 56 06
Бесплатная консультация

19 Человек смотрят этот товар прямо сейчас!

Описание

Как и во всех других типах последовательных питателей, особенностью питателей М, МО, 1М, МК является их пошаговая работа. Это значит, что золотники в промежуточных секциях перемещаются в определённой последовательности, при которой смазка очередной точки не начинается, если смазка предыдущей не завершена. Такая последовательная подача смазочного материала ко всем точкам смазочной системы позволяет осуществлять централизованный контроль подачи смазочного материала, а также использовать последовательный питатель в качестве основного распределительного устройства в адаптивных смазочных системах.

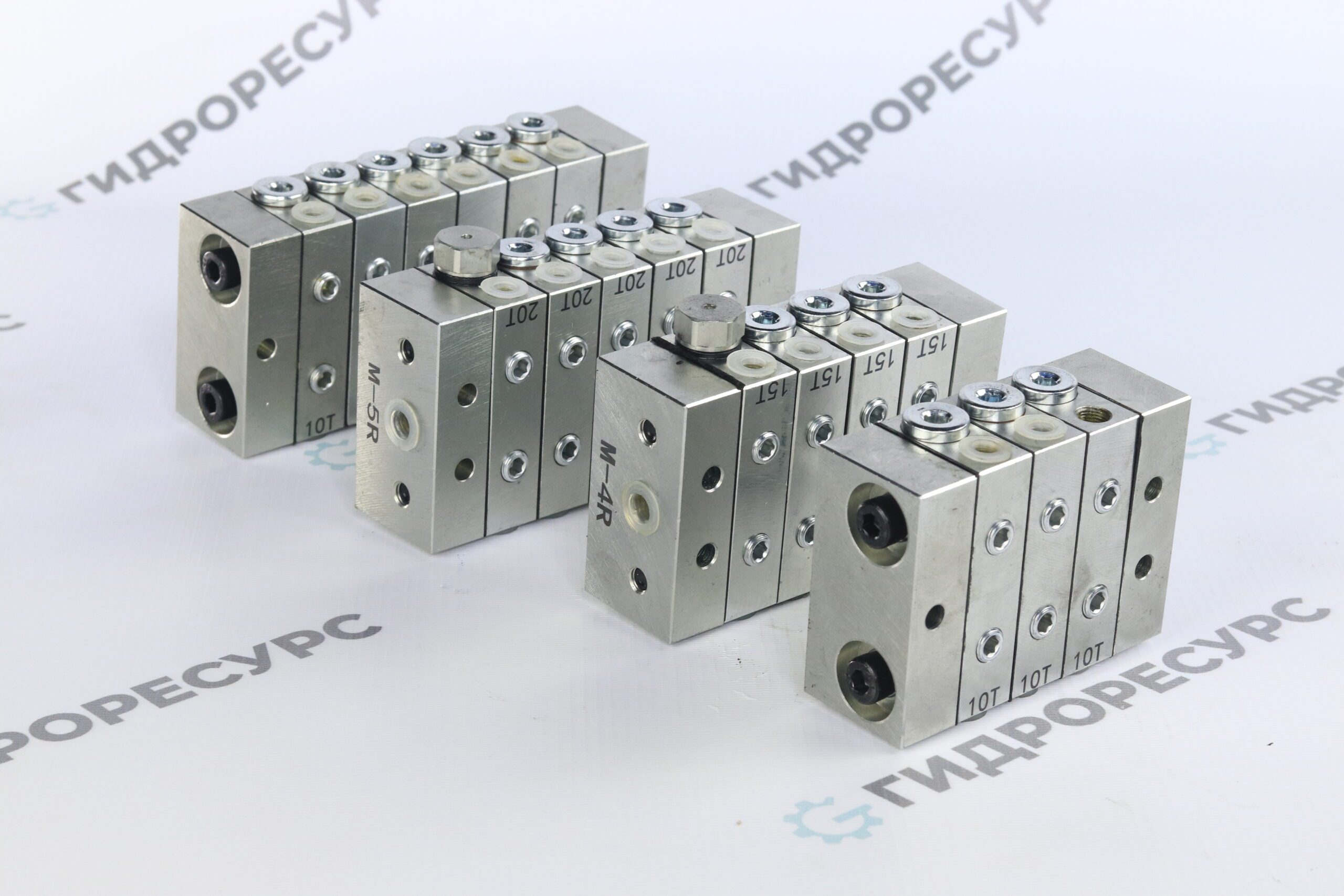

Общим у всех питателей МО, М, МК, 1М является то, что они состоят из входной, выходной, и установленных между ними промежуточных секций, имеющих по два отвода, через которые осуществляется подача смазочного материала. В зависимости от номинального подаваемого объема смазочного материала в один отвод секции имеют обозначение 10Д, 10Е, 15Д, 15Е, 20Д, 20Е, 25Д, 25Е, 30Д, 30Е и секции с самой большой дозировкой для данного вида питателей 35Д и 35Е..
Любая из секций питатели (обычно одна крайняя) может быть укомплектована шток-индикатором, кроме секций 10Д, 10Е и 15Д, 15Е для питателей МО, М, 1М.
О наличии штока-индикатора свидетельствует литера «А» (шток-индикатор слева, если смотреть на лицевую сторону питателя, когда вход сверху) или «В» (шток-индикатор справа, если смотреть на лицевую сторону питателя, когда вход сверху), например: 10ДВ, 15ДА, 15ДВ.

Примечания:
1. Цикл работы питателя характеризуется подачей смазочного материала в каждый отвод питателя за один двойной ход золотника каждой секции.
2. Из отвода секции с маркировкой Е подача смазочного материала за цикл производится два раза.

Пример условного обозначения питателя исполнения МО с четырмя промежуточными секциями: первая секция 30ДВ (с номинальным подаваемым объёмом 0,48 см³, с двумя отводами и штоком–индикатором, расположенным справа); вторая и третья секции – 30Д с номинальным подаваемым объёмом 0,48 см³, с двумя отводами), предназначенного для работы в районах (странах) с умеренным климатом, категория размещения 4:
Питатель МО — 3 (30ДВ-30Д-30Д) УХЛ4 ТУ У 054 09685.004-2000
