Теплообменники воздушные Г44-2, Г44-23, Г44-24, Г44-25

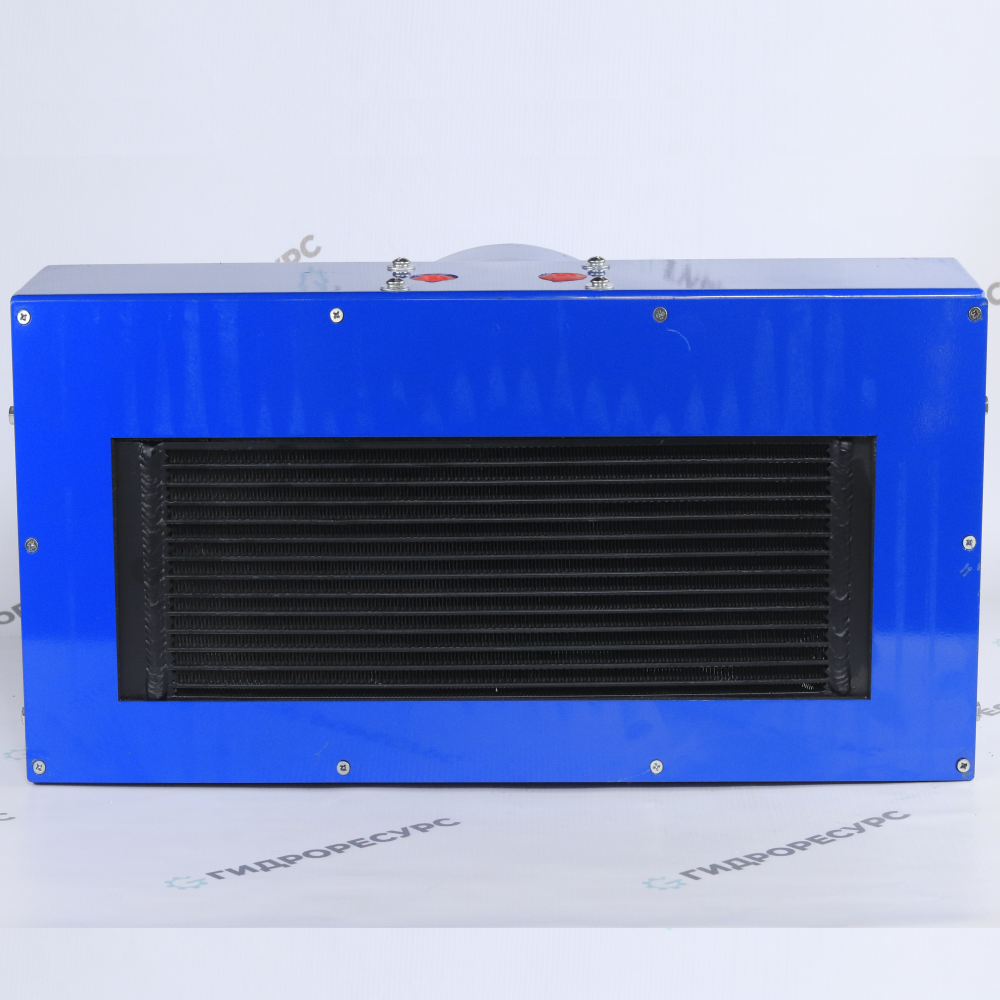

Теплообменник воздушный Г 44-23, Г 44-24, Г 44-25 — техническое устройство, предназначение которого — охлаждение масляных жидкостей в гидросистемах промышленных станков, автоматических линий.
Оборудование монтируется на сливной магистрали общего типа и на сливной магистрали предохранительного клапана.

8 800 101 56 06
Бесплатная консультация

12 Человек смотрят этот товар прямо сейчас!

Описание

Тип расположения устройства для нормальной эксплуатации — любой.
Охлаждающая жидкость для теплообменника типа Г44-23 и аналогичных моделей — масла минерального происхождения. Индекс вязкости вещества составляет 17-218 сСт, температура жидкости — не более 70 градусов. Охлаждающая среда гидросистемы — воздух окружающей среды с температурными показателями 1-45 градусов.

Основной функцией промышленного агрегата является передача тепла от горячей среды к холодной. Продукция состоит из следующих элементов:

радиатор. Система поддерживает постоянное движение охлаждаемого масляного вещества;
вентилятор. Конструкция создает направленный поток воздуха;
защитный кожух;
термостат. Устройство предназначено для контроля температурных показателей. Конструкция выполняет управленческие функции (автоматическое выключение при падении уровня температур рабочего вещества до требующейся отметки).

Технические параметры

Параметр

Наименование теплообменника

Г 44-23

Г 44-24

Г 44-25

Наибольшее количество тепла (мощность), рассеиваемое воздушным теплообменником за 1 час при перегреве масла на 30ºС сверх температуры окружающей среды и номинальном расходе, ккал/ч (кВт), не более







1440 (1,67)







2791 (3,24)







3900 (4,52)

Количество тепла, рассеиваемое теплообменником при перегреве масла на 1ºС сверх температуры окружающей среды, ккал/ч, не более





48





93





130

Расход циркуляции масла, л/мин, не более



35



70



100

Давление на входе, МПа (кгс/см²)



0,2 (2)

Масса, кг

31

34

40
